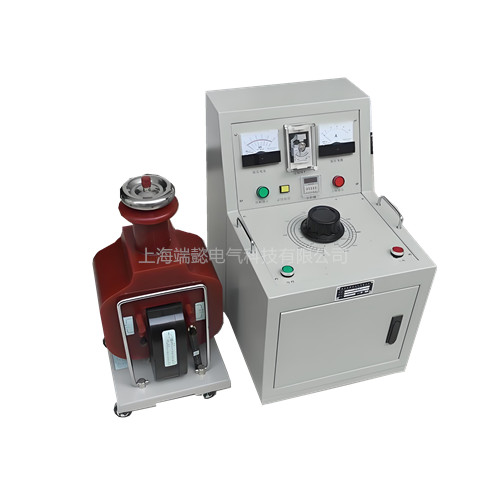

GSB-30KVA/50KV 交直流串级试验变压器的“串级"结构，并非简单的物理堆叠，而是通过“电磁耦合 + 电位叠加"的巧妙设计实现的。其核心在于利用励磁绕组为上一级变压器供电，并将各级高压绕组串联，使电压逐级累加。
针对 30kVA/50kV 这一规格，通常采用两台单级变压器进行串级连接。以下是其具体的实现原理与结构拆解：
级间供电：特殊的“励磁绕组"
除了常规的初级（低压）和次级（高压）绕组外，串级变压器的每级（除最后一级外）内部都多绕了一个励磁绕组（或称串激绕组）。
工作流程：电源（如 400V）接入第一级（底部）的初级绕组，它除了产生高压外，还通过励磁绕组感应出一个电压（如 10kV），这个电压直接供给第二级（顶部）的初级绕组作为其电源。
这样，第二级无需直接接地，其能量由第一级“输送"上来。
电压叠加：高压绕组串联
第一级的高压绕组尾端（X）接地，首端（A）连接到第二级的高压绕组尾端（X）。
第二级的高压绕组首端（A）作为最终的高压输出端。
由于第二级的箱体（外壳）电位已处于第一级的输出电压（如 25kV）上，因此第二级必须安装在绝缘支架上，与地绝缘。
总输出电压 = 第一级输出电压 + 第二级输出电压。
对于 50kV 的输出电压，通常采用两级串级方案，将两台 25kV 的变压器串联起来。
参数 | 第一级（底部） | 第二级 （顶部） | 备注 |
单级额定电压 | 25 kV | 25 kV | 单级绝缘等级降低，制造更容易 |
单级容量 | 30 kVA | 15 kVA | 串级容量比为 2:1 |
对地电位 | 0 kV (接地) | 25 kV (悬浮) | 第二级需绝缘支撑 |
功能 | 提供能量 + 为上级供电 | 仅进行电压叠加 | 第一级负担更重 |
容量关系说明：
第一级（30kVA）不仅要向负载输出功率，还要为第二级提供励磁功率（15kVA），因此其容量为 30kVA。
第二级仅需提供自身的输出功率（15kVA）。
总装置容量为 30kVA，输出电流 = 30kVA / 50kV = 600mA。
绝缘支撑：第二级变压器必须放置在绝缘支柱上，其外壳带有高电位，操作时需保持安全距离。
GSB 系列采用环氧树脂浇注干式绝缘，相比油浸式，更适合串级结构，避免了油介质的泄漏和污染问题，且重量更轻，便于现场组装。
连接方式：级间通过高压屏蔽电缆和专用连接器连接励磁绕组与高压绕组，确保在高电位下的连接可靠性。
总结：GSB-30KVA/50KV 的串级实现，本质上是将两台 25kV 变压器通过内部励磁绕组耦合供电和外部高压绕组串联的方式，实现了 50kV 的高压输出，同时解决了单台大容量变压器笨重、绝缘难的问题。
|
|
|
|
 |
